德鲁克船级社传感器PTX57N2

产品时间:2020-08-17 05:47

简要描述:

德鲁克船级社液位传感器PTX57N2,取得了DNV船级社认证,及本质安全认证。...

详细介绍

最新的 UNIK5600/5700 取得了 DNV 船级社认证,及本质安全认证。船级社认证的批准意味着 UNIK5600/5700 满足了国际标准、规章和船舶相关法规。德鲁克硅技术和模拟电路极大地提高了精度、稳定性、低功耗和高频率响应性能。这个传感器平台能够根据客户实际所需的精度定制传感器。优秀的模块化设计和精益化生产能为客户提供高性能的压力传感器。这一系列产品高质量,拥有 40 多年的压力检测经验,以及同行业对于德鲁克硅技术核心平台的证实,见证了一系列高质量、高稳定性压力传感器。
定制标准
基于标准单元建立您所需的传感器让制造简单快捷。每一种 UNIK5600/5700 ge压力传感器都是定制的,更少的时间,更具竞争力的价格会让您喜欢这种标准产品。
专业
拥有专业知识的技术人员可以满足您对于高精度、高可靠性产品的需求。我们的专业团队可以帮助您选择正确的传感器,指导并提供您所需要的帮助。
德鲁克船级社液位传感器PTX57N2的特点:

       •    量程:7kPa~70MPa(根据材料而定)
     •    精度可达 ±0.04%FS BSL
     •    316L 不锈钢和钛结构可选
     •    最高频率响应 3.5KHz
     •    高过压能力
     •    4-20mA 输出
     •    本质安全危险区域认证
     •    多压力接口选择
     •    DIN43650 电气连接或 IP68 防水电缆电气连接
     •    工作温度:-40~+80℃


德鲁克船级社液位传感器PTX57N2的测量指标(压力量程):

  • 表压量程: 0~7kPa至0~7MPa之间任意选择

  • 密封表压量程:0~1MPa至0~70MPa之间任意选择

  • 绝压量程:0~10kPa至0~70MPa之间任意选择(钛结构最大到7MPA)

  • 差压量程(只可选择不锈钢):

            湿/干式  单向  7kPa~ 3.5MPa
           湿/干式  双向  正压端不超过3.5MPa,负压端不超过-1.5MPa,具体可选量程请咨询销售代表
           湿/湿式  单向  35kPa~ 3.5MPa
           湿/湿式  双向  正压端不超过3.5MPa,负压端不超过-1.5MPa,具体可选量程请咨询销售代表
           静压:最大7Mpa

  • 大气压量程:

        大气压量程可在 350hPa-1300hPa 之间选择任意量程,最小跨度为 350hPa

  • 复合量程:

        复合压力量程也可供选择,包括零点偏移及负压量程等非零量程,如有需求请与销售代表联系。

  • 最大过压

     •     量程 ≤15kPa:10×FS
     •     量程 ≤70kPa:6×FS
     •     大气压量程:2×FS
     •     其他量程:4×FS
           ( 量程≤7MPa,最高 20MPa; 量程 >7MPa,最高 120MPa)


  • 性能指标

         有两个精度等级可选:提高级、特优级

  • 精度

         包括非线性、迟滞、重复性影响
         提高级:±0.1%FS BSL
         特优级:±0.04%FS BSL
          注 1:对于大气压量程,精度基于量程跨度计算,而非满量程精度

  • 零点和满量程设置

       DIN 电气接口允许拆下电气连接部分,调整电位器,调整量为 ±5%FS(防水电缆电气接口不提供)

  • 压力介质

        316L 不锈钢选项 (5600)
        用于与 316L 不锈钢和 C276 哈氏合金兼容
        对于湿 / 干式差压型号,负压端口:
        与 316L 不锈钢、304 不锈钢、耐热玻璃、硅和结构粘合剂兼容的流体
       金属钛选项 (5700)
       与等级为 2 和 4 的钛兼容的流体

  • 壳体材料

       不锈钢或钛(依壳体材料而定)
       DIN 接口:玻璃填充的尼龙,橡胶圈(腈材料O型圈和硅树脂衬垫)
       防水电缆接口:PTFE 聚四氟乙烯锥头,PVDF 聚偏氟乙烯电缆

  • 性能指标

        有两个精度等级可选:提高级、特优级

  • 精度

        包括非线性、迟滞、重复性影响
       提高级:±0.1%FS BSL
       特优级:±0.04%FS BSL
       注 1:对于大气压量程,精度基于量程跨度计算,而非满量程精度

  • 零点和满量程设置

        DIN 电气接口允许拆下电气连接部分,调整电位器,调整量为 ±5%FS(防水电缆电气接口不提供)

  • 温度影响

        -      10~+50℃:±0.5%FS 温度误差带(TEB)
        -      20~+80℃:±1.0%FS TEB
        -      40~+80℃:±1.5%FS TEB
               35kPa 以下量程,温度影响相应增加;大气压量程温度影响加倍

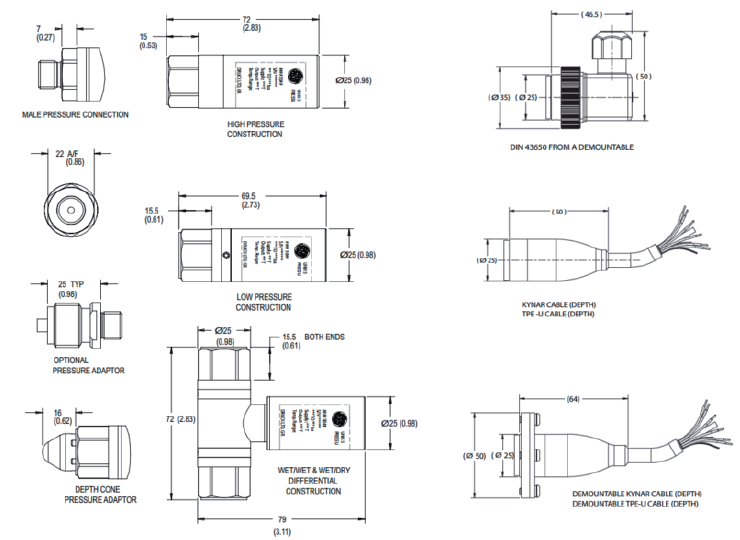

德鲁克船级社液位传感器PTX57N2机械图纸:

PTX57N2图纸

说明
1:所有尺寸均为mm(括号内为英寸)
2:高压指大于7Mpa

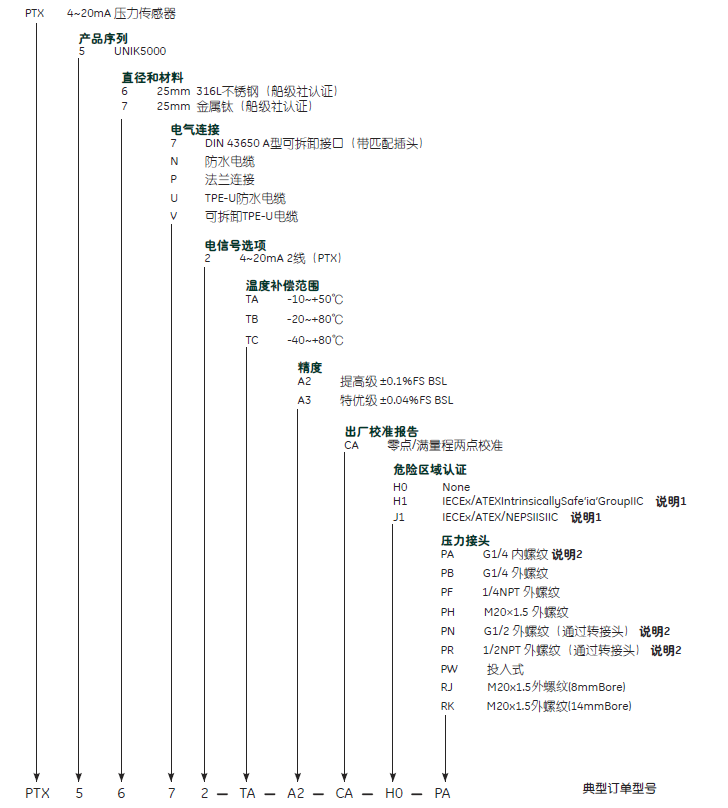

德鲁克投入式液位传感器PTX57N2订货信息:
选择型号
PTX57N2选型


说明1:仅适配电气接口
