德鲁克 DPI 620 Genii（DPI620G）模块化多功能校验仪介绍；

该设备是 Druck 推出的一体化模块化校准器，集成多功能校验、HART/Foundation Fieldbus（FF）总线通讯、高精度压力测量与造压功能，依托四大核心组件实现多类过程仪表校准、调试与诊断，广泛适用于工业自动化仪表运维场景，组件兼容前代产品，兼具易用性、扩展性与高精ZHUN度。

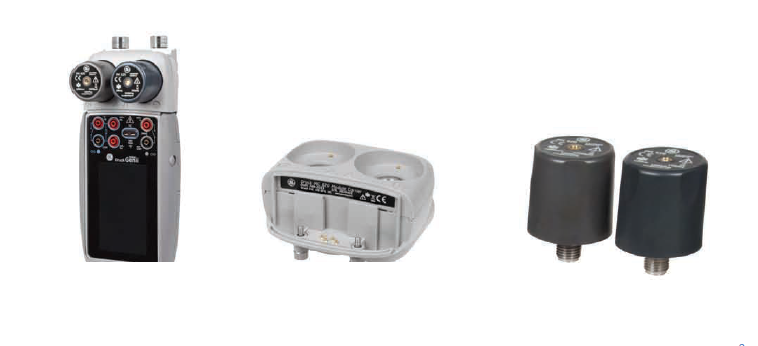

一、系统构成（四大模块化部件，可单独使用）

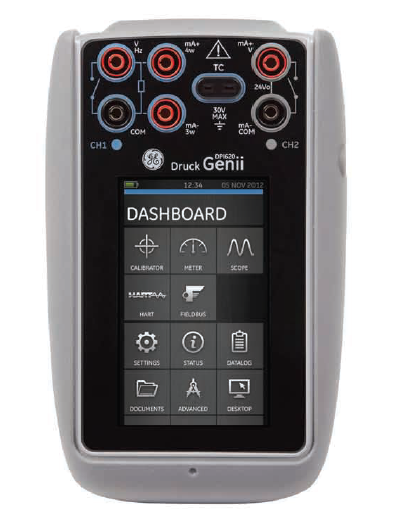

1. DPI620G 主机：核心多功能校验仪，标配完整 HART 手操功能；衍生型号DPI620G-FF额外搭载 Foundation Fieldbus 通讯能力。

2. PM620 数字压力模块：即插即用型可互换模块，无需二次校准，覆盖2.5kPa~100MPa压力量程，ZUI高精度达 0.005% FS，支持表压、绝压测量。

3. MC620G 压力模块基座：搭载两路独立压力通道，具备自动密封、过压防护功能，徒手即可完成模块安装与密封，适配全系列 PM620 模块。

4. PV62XG 压力基座（造压单元）：分为三款型号，可独立作为压力发生器 / 校验泵使用：

• PV621/G：气压，95% 真空～2MPa；

• PV622/G：气压，95% 真空～10MPa；

• PV623/G：液压，0~100MPa，介质适配软化水或矿基油。

二、核心功能与新增特性

（一）基础综合功能

1. 多参量测量与模拟输出

   支持 mA、mV、电压、电阻、频率、热电阻（RTD）、热电偶（TC）等电信号、温度信号的测量与模拟，ZUI多可同时显示 6 路通道数据，自动计算测量误差；可为现场变送器提供 24V 供电，内置 230Ω 匹配电阻，适配工业回路调试。

2. 四大工作模式（一键切换）

• 校准器：高精度压力、电信号、温度、频率校准，适配变送器、传感器、阀门、开关等仪表；

• 万用表：基础电气测量、回路通断、供电检测；

• 监视器：信号实时图形化分析，用于设备故障诊断；

• 通讯器：HART/FF 总线设备配置、参数读写、离线编辑、配置文件上传至电脑。

3. 压力能力

   结合模块与造压基座，实现2.5kPa~100MPa全量程压力测量与造压，气体ZUI高造压 10MPa，液体ZUI高 100MPa，压力分辨率 4~7 位可调。

（二）新一代 Genii 升级亮点

1. 采用触屏交互与全新 UI，操作逻辑贴近智能手机，上手简单；

2. 升级数字平台与调制解调器，优化 HART、FF 总线通讯稳定性；

3. 内置TASK 任务菜单，一键调用压力 / 温度变送器、阀门等常用检测任务，支持自定义任务存入任务库；

4. 全系列部件、附件与旧版 DPI 620 通用，硬件兼容性强；

5. 设备固件、DD 文件库支持免费终身升级。

三、关键技术指标

1. 温度测量（RTD/TC）

• RTD：兼容 Pt100、Pt200、Pt500、Pt1000、Cu10、Ni100 等主流类型，测温范围广，测量分辨率 0.01℃/℉，模拟输出分辨率 0.1℃/℉；激励电流分档位适配不同电阻量程，不确定度按公式计算，附带全温区温度补偿。

• 热电偶（TC）：测量分辨率 0.01℃/℉，模拟输出分辨率 0.1℃/℉；10~30℃环境下冷端补偿ZUI大误差 0.2℃，超温区按梯度增加补偿误差。

2. 压力模块（PM620）

• 防护等级 IP65，温湿度适应范围广（0~90% RH 非凝露）；

• 精度包含非线性、迟滞、重复性误差，绝压 / 表压模式可一键切换，95% 置信度（K=2）。

3. 整机物理与接口

• 接口：标配标准 USB、Mini USB、WiFi、蓝牙，支持数据传输、联机充电；

• 供电：标配可充电锂电池，USB 充电约 13 小时，专用充电座充电约 6.5 小时；

• 认证：具备 CE 认证，符合 EMC、电气安全、振动冲击相关国际标准。

四、配件与选型

1. 标准标配

2. 可选配件

3. 主要型号区分

• DPI620G：基础版，带 HART 通讯；

• DPI620G-FF：增强版，同时支持 HART+Foundation Fieldbus 双总线通讯。

•


五、应用优势与适用场景

1. 降本增效：模块化整合多类仪表功能，减少设备数量，简化人员培训；部件可独立使用，灵活适配现场、实验室等场景。

2. 安全可靠：压力基座自带防泄漏、过压保护，压力释放阀多档位可选，适配不同压力等级防护需求。

3. 适配领域：主要用于石油天然气、电力、化工等行业，完成工业过程仪表的校准、调试、故障诊断与总线设备管理。
