德鲁克DPI 104压力表校准流程

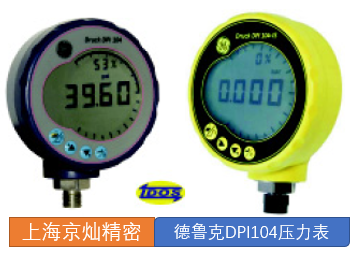

DPl104是一款内部集成了微处理控制器的数字压力表，将高精度和多功能完善地结合在—体，同时具有结构紧凑，坚固和筒单易用的特点。DPI 104气压组件一般用户都是一年校准一次使用。

1.选择菜单键 直到屏幕显示 C_ _ _ _。
2.在此界面通过上下箭头键输入校准密码，每个数字输完后点击回车键 将会跳到下个数 字，校准密码为仪器序列号的后四位，序列号位于仪器后面板，输入校准密码后点击回车键确认，进入校准菜单。

3.有三种校准功能可以选择，C0 为零点调整，C2 为两点校准，V2 模拟量输出校准。

4. 进入的校准菜单后屏幕为如下图所示，顶部会有 C0 的显示。



5. 零点调整
如果是执行清零操作，则点击回车键，然后会进入到下面的交替出现的 两个界面，顶部为 SP 的界面显示的是我们标准需要提供的零点压力值，顶部为 CP 的界面



显示的是 DPI 104 实际测量的压力值。 当零点压力值稳定时，点击回车键，等待几秒钟后，屏幕会显示 并重启，零点调 整完成。

6. 两点校准

如果是执行两点校准，则在第 4 步时，在 8 秒钟内点击最左边的按键 将进入两点校准 C2，如下图所示


如果是表压模式的表，此时显示的应该是接近 0 值，在 8 秒钟内必须通过通过上下 键和最右边的回车键修改 0 点的压力值，如果屏幕显示的本身就是零，则一直点击回车键 确认每一位数字的数值。最后一位数字确认后，屏幕将会有几个画面交替显示，顶部为 SP 的界面显示的是我们标准需要提供的零点压力值，

顶部为 CP 的界面显示的是 DPI 104 实际 测量的压力值，如下图所示，P1 表示当前的校准点为零点


当零点压力稳定后，点击回车键点击回车键确认，将会进入满量程点的校准，满量程的校 准和零点的校准过程类似，首先需要设定我们将要提供的满量程标准压力值，一般 DPI 104 的屏幕上会直接显示当前压力的满量程值，比如压力量程为 2MPa 的表，屏幕上会显示 2.0000，如果我们将要提供的标准压力也是 2.0000 的话，直接点击回车键确认就可以。 如果标准值不是整数值，比如 1.9999，那么通过上下箭头键以及回车键来确认。数值确认 后，屏幕会进入和零点校准时类似的交替显示界面，不过显示的是 P2. 此时通过标准器提供满量程的标准压力，等待压力稳定后，点击回车键确认，屏幕会显 示完成的字母 ，然后仪器重新启动。

7. 校准完成
