德鲁克压力传感器安装注意事项

时间:2020-10-12 10:19 点击次数:468


德鲁克压力传感器是全球知名的压力传感器品牌,其广泛应用于各种工业自控环境,涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业,下面就简单介绍一些德鲁克压力传感器正确安装方法。

通常德鲁克压力传感器的损坏都是由于其安装位置不恰当而引起的,如果将传感器强行安装在过小的孔或形状不规则的孔中,就有可能造成传感器的震动膜受到冲击而损坏,选择合适的工具加工安装孔,有利于控制安装孔的尺寸,另外,合适的安装扭矩有利于形成良好的密封,但是如果安装扭矩过高就容易引起德鲁克压力传感器的滑脱,为防止这种现象发生,通常在传感器安装之前在其螺纹部分上涂抹防脱化合物。

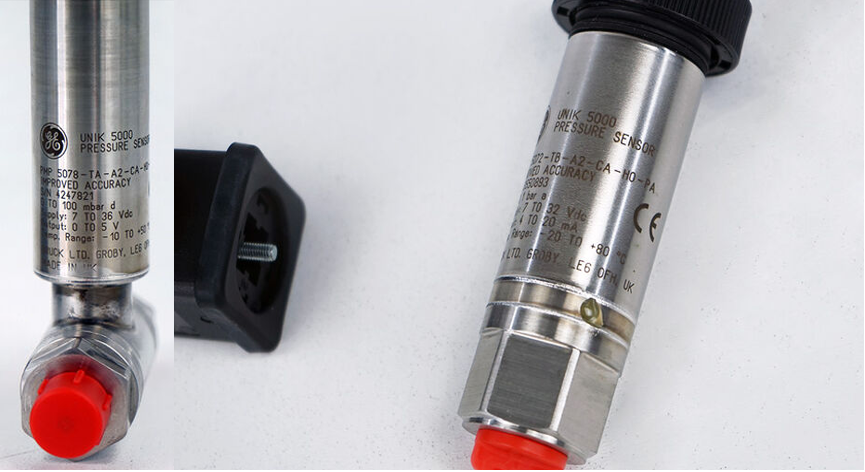

德鲁克压力传感器安装

德鲁克压力传感器正确安装方法
(1)通过适当的仪表,在普通大气压和标准温度条件下,核实德鲁克压力传感器的频率反应值。
(2)核实德鲁克压力传感器的编码与相应的频率反应信号的正确性。确定具体安装位置,为了确定德鲁克压力传感器的编号和具体安装位置,需按充气网的各个充气段来考虑。
(3)检查尺寸,如果安装孔的尺寸不合适,高温熔体德鲁克压力传感器在安装过程中,其螺纹部分就很容易受到磨损,这不仅会影响设备的密封性能,而且使传感器不能充分发挥作用,甚至还可能产生安全隐患。只有合适的安装孔才能够避免螺纹的磨损(螺纹工业标准1/2-20UNF2B),通常可以采用安装孔测量仪对安装孔进行检测,以做出适当的调整。德鲁克压力传感器必须沿着线缆进行安装,最好安装在线缆接头处。
(4)每条线缆装设德鲁克压力传感器不少于4个,靠近电话局的两个德鲁克压力传感器,相距不应大干30m。
(5)每条线缆的始端和末端分别安装1个。
(6)每条线缆的分支点应装1个,如果两个分支点相距较近(小于8m)。
(7)线缆敷设方式(架空、地下)改变处应装1个
(8)对无分支的线缆,因垒线的线缆程式一致,德鲁克压力传感器的安装隔距不大干8m,并使其总数不少于4个。
(9)为了便于确定德鲁克压力传感器故障点,除在起点安装德鲁克压力传感器外,距起点150~200m处,还要另外安装1个当然在设计中,一定要考虑经济与技术的因素,在不需要安装德鲁克压力传感器的地方,则应不必安装。
(10)防止压力过载,即使压力传感器测压范围的过载设计最高能够达到50%(超出最大量程的比率),从设备运行的安全角度考虑也应该尽量避免冒险,最好选择被测压力处于量程范围之内的传感器。在通常情况下,所选传感器的最佳量程应该是被测压力的2倍,这样即使挤出机在极高的压力下运行,也能避免压力传感器受到损坏。
