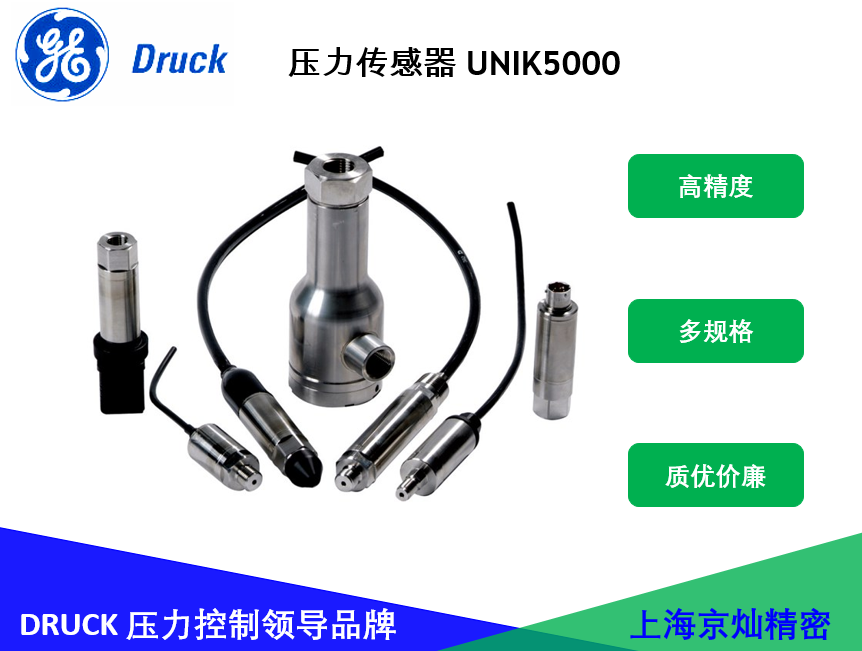

GE Druck UNIK5000压力传感器

产品时间:2020-08-03 09:01

简要描述:

GE Druck的UNIK5000压力传感器是用于压力测量的高性能可配置解决方案。PTX5072-TC-A1-CA-H0-PA是经典PTX7517和PTX1400的升级替代款。升级后价格不变,安装使用方式不变,体积缩小,性能提高。...

详细介绍

  GE德鲁克压力传感器 UNIK 5000提供了高性能的可配置压力测量解决方案。该型传感器广泛应用于工业压力测试及各类航空及航天测试台和发动机测试领域,德鲁克硅技术和模拟电路的优势使其在稳定性、低功率和频率响应方面具有优异的性能表现。模块式设计和精益生产技术的采用使用户可以灵活的选择产品,满足其特殊的应用需求,并能在标准产品货期内交货。新平台使您能够轻松构建自己的传感器,以满足自己的精确需求。这种高性能,可配置的压力测量解决方案采用模块化设计和精益制造技术。


GE德鲁克压力传感器 UNIK 5000传感器的压力范围为1至10,000psi。绩效分为三个等级(工业,改进和高级),准确度从0.2%到0.04%。各种各样的压力连接器,电气连接器和电气输出可用于大多数工作温度范围为-67至257°F的环境。所有单元均具有高超压能力,均由高等级不锈钢制成,并符合全球和区域认证机构的要求(待定)。在不使用数字电子设备的情况下,已经实现了高水平的性能,这使得UNIK5000传感器特别适合于敏感应用,例如那些需要低功率,低噪声脉冲功率和快速响应的应用。

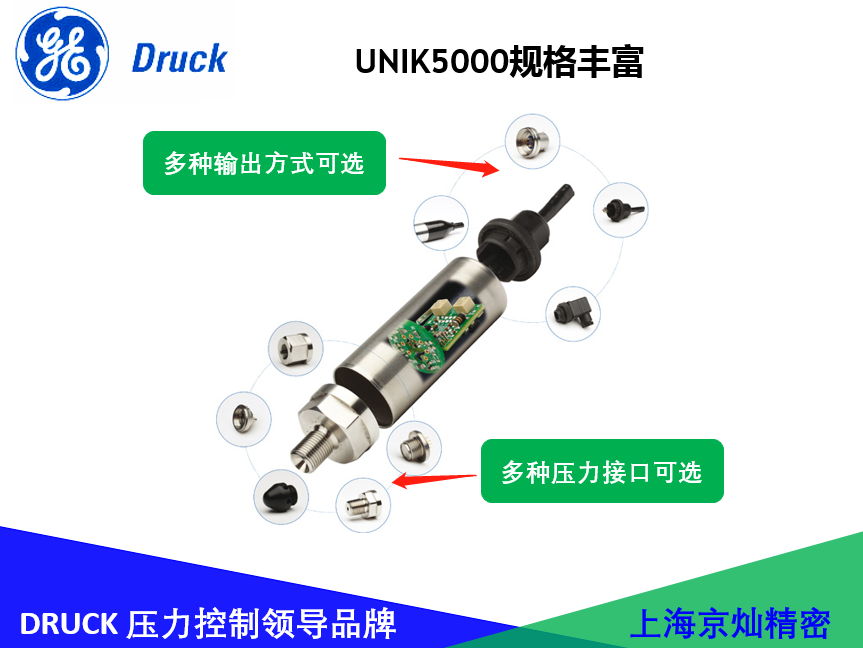

UNIK5000压力接口与电气接口

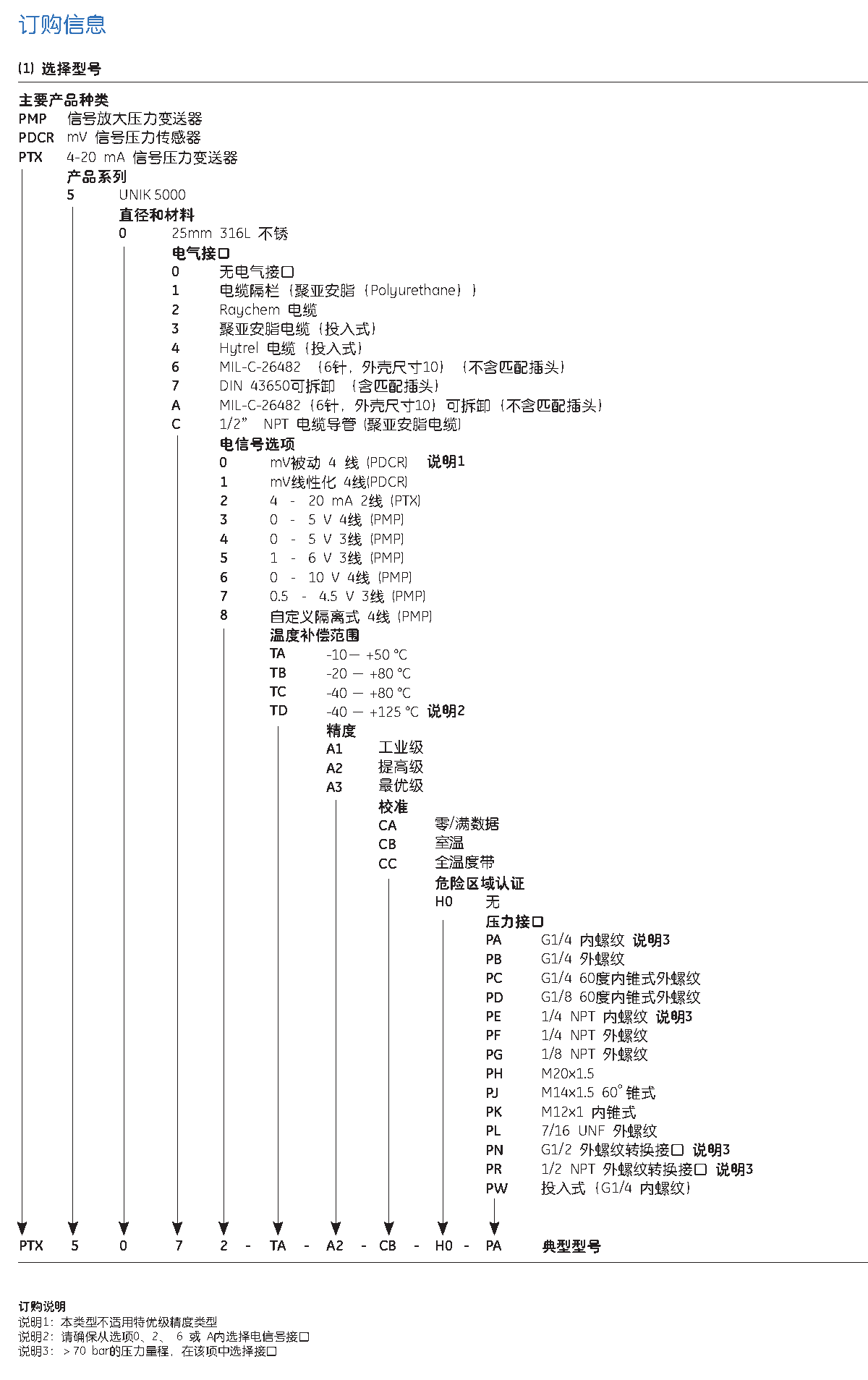

UNIK5000压力传感器选型表
(PTX5072畅销款)
UNIk5000压力传感器选型表

特点

  • 量程:7kPa (1.0 psi) - 70MPa (10,000 psi)

  • 三个精度等级:最高可至±0.04% FS BSL

  • 不锈钢结构

  • 危险区域证书

  • mV、 mA、电压和可调电压输出

  • 多种电气接口选项

  • 本质安全型及防爆型

  • 多种压力接口选项

  • 最大工作温度范围:–55~ +125 ℃

  • 频率响应:最高3.5 kHz

  • 高可靠性

  • 高稳定性

  • 高过压能力

  • 在线配置工具

压力量程

0~7kPa至0~7MPa之间任意选择
密封表压量程
0~1MPa至0~70MPa之间任意选择
 0~10kPa至0~70MPa之间任意选择
湿 / 干 式 单 向 7kPa~ 3.5MPa
湿 / 干式  双向  正压端不超过 3.5MPa,
负压端不超过-1.5MPa,具体可选量程
请咨询销售代表湿 / 湿 式 单 向 35kPa~ 3.5MPa
湿 / 湿式  双向  正压端不超过 3.5MPa,负压端不
超过-1.5MPa,具体可选量程请咨询销售代表7MPa
大气压量程可在 350hPa-1300hPa 之间选择任意
量程,最小跨度为 350hPa
 复合压力量程也可供选择,包括零点偏移及负压
量程等非零量程,如有需求请与销售代表联系。



UNIK5000压力传感器分流校准

分流校准提供一组客户连接端口,端口短路时可以模拟得到 80% FS 压力值下的输出信号。该功能在毫伏和自定义绝缘式输出版本上为标配部件,DIN 电气接头(选项 7)不提供该功能。


UNIK5000压力传感器性能指标

性能指标有三个等级: 工业级、提高级和特优级

精度
电压、电流和毫伏线性化
非线性、迟滞性和重复性的综合影响: 工业级:  ±0.2% FS BSL
提高级:    ±0.1%  FS BSL
特优级:    ±0.04% FS BSL

mV 被 动
≤ 70 bar
工业级:    ±0.2%  FS BSL
提高级:    ±0.1%  FS BSL
> 70 bar
工业级:    ±0.5%  FS BSL
提高级:    ±0.5%  FS BSL

零点满量程调整电压和电流输出
可调零点和满量程接口类型
可调整电气接口选项利用可调电位计,可进行至少±5% FS
的调整
(见电气接口部分) 工厂设定为:
工业级:    ±0.5% FS
提高级:    ±0.2% FS
特优级:    ±0.2% FS

固定零点和满量程接口类型
所有指标±1% FS

毫伏输出
所有指标±3 mV

长期稳定性
典型值每年 ±0.05% FS(最大 ±0.1% FS )<350 mbar量程相应增大
温度影响
可选择四种补偿温度量程工业级精度性能:
-10 - +50 ℃:       ±0.75% FS
温度误差带(TEB)
-20 - +80 ℃:       ±1.5% FS TEB
-40 - +80 ℃:       ±2.25%  FS TEB
-40 - +125 ℃:     ±2.25%  FS TEB
提高级和特优级精度性能:
-10 - +50 ℃:       ±0.5%  FS TEB
-20 - +80 ℃ :       ±1.0%  FS TEB
-40 - +80 ℃ :       ±1.5%  FS TEB
-40 - +125 ℃ :     ±1.5%  FS TEB

<350 mbar 压力量程温度影响相应增加。大气压量程误差为以上 2 倍

UNIK5000压力传感器物理指标

环境特性
  • 见电气接口部分

  • 外壳压力: 最大20 bar

 工作温度范围
见电气接口部分

压力介质
与不锈钢316L和哈氏合金C276 兼容的液体

压力接口
可选选项为:

  • G1/4 内螺纹*

  • G1/4 外螺纹

  • G1/4  60° 内锥式外螺纹

  • G1/8  60° 内锥式外螺纹

  • 1/4 NPT 内螺纹*

UNIK5000压力传感器电气接口

接头类型选项编号    电子产品选项4 - 20 mA电压(3线)电压(4线)自定义隔离式毫伏
卡口插座6, AA+ve 供电+ve 供电+ve 供电+ve 供电+ve 供电    B-+ve 输出+ve 输出+ve 输出+ve 输出    C---ve 输出-ve 输出-ve 输出    D-ve 供电0V 共模-ve 供电-ve 供电-ve 供电    E---分流校准分流校准    F-----DIN71+ve 供电+ve 供电+ve 供电+ve 供电+ve 供电    2-ve 供电0V 共模-ve 供电-ve 供电-ve 供电    3-+ve 输出+ve 输出+ve 输出+ve 输出  1, 3, 4, CE外壳外壳-ve 输出-ve 输出-ve 输出电缆  红色+ve 供电+ve 供电+ve 供电+ve 供电+ve 供电    黄色-+ve 输出+ve 输出+ve 输出+ve 输出    蓝色---ve 输出-ve 输出-ve 输出    白色-ve 供电0V 共模-ve 供电-ve 供电-ve 供电    橙色---分流校准分流校准    黑色-----    屏蔽-----Raychem 电缆2红色+ve 供电+ve 供电+ve 供电+ve 供电+ve 供电    白色-+ve 输出+ve 输出+ve 输出+ve 输出    绿色---ve 输出-ve 输出-ve 输出    蓝色-ve 供电0V 共模-ve 供电-ve 供电-ve 供电    黑色----分流校准-分流校准Molex01 红色+ve 供电+ve 供电+ve 供电+ve 供电+ve 供电    2 黄色-+ve 输出+ve 输出+ve 输出+ve 输出    3 绿色---ve 输出-ve 输出-ve 输出    4 蓝色-ve 供电0V 共模-ve 供电-ve 供电-ve 供电    5 橙色---分流校准分流校准    6 黑色-----

UNIK5000压力传感器证书

  • CE 标记

  • RoHS

  • EMC 标准

BS EN 61000-6-1: 2007        抗干扰– 轻工业
BS EN 61000-6-2: 2005         抗干扰 - 重工业(除毫伏类型外) BS  EN 61000-6-3: 2007              辐射– 轻工业
BS EN 61000-6-4: 2007        辐射– 重工业
BS EN 61326-1: 2006            测量、控制和实验室使用电气设备- EMC 要求

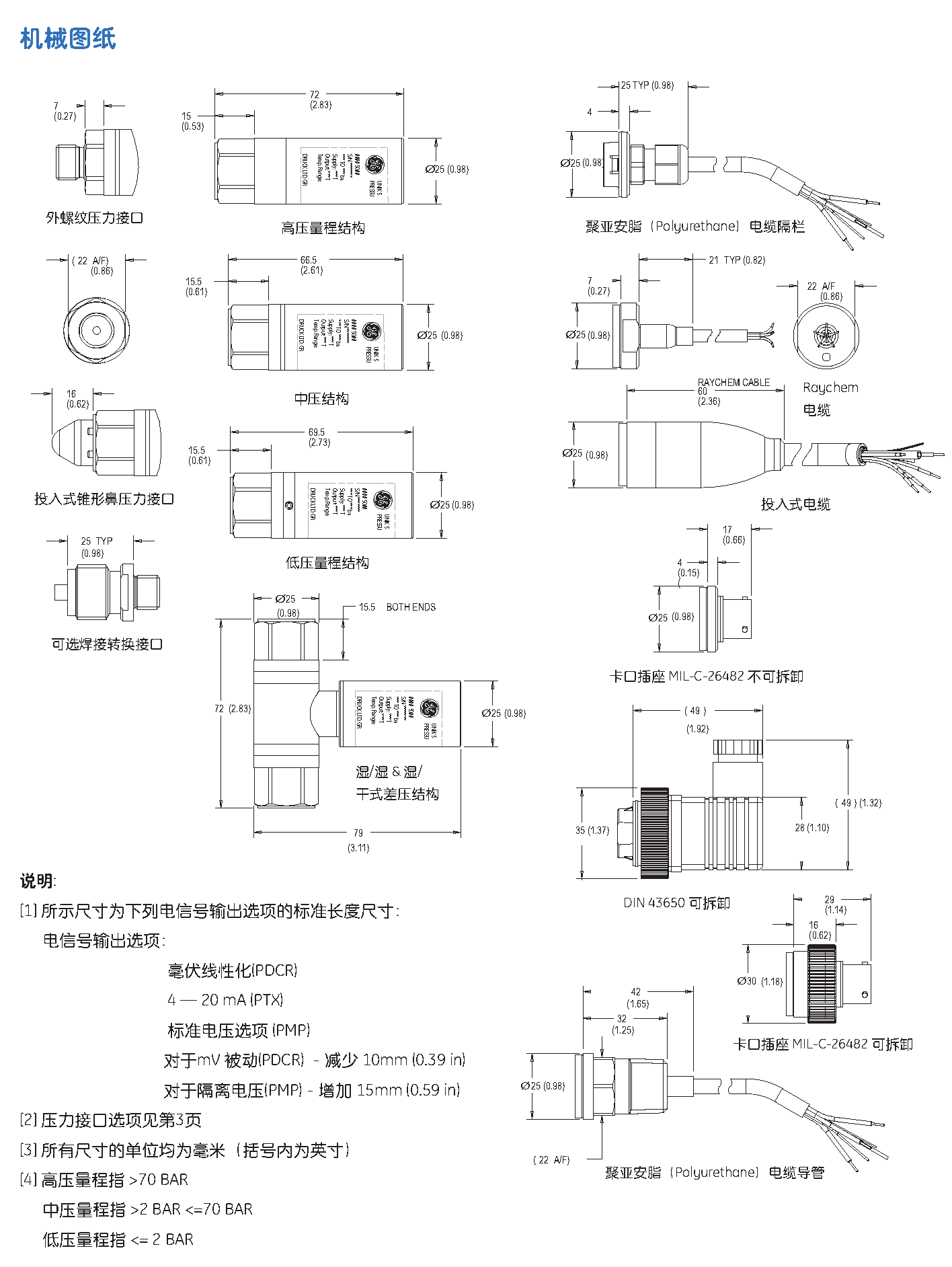

UNIK5000压力传感器安装使用说明图纸
UNIK5000压力传感器按照图纸
