德鲁克高精度硅谐振压力传感器DPS8000系列

产品时间:2021-02-03 12:00

简要描述:

德鲁克高精度硅谐振压力传感器DPS8000系列是德鲁克采用世界最前沿的TERPS 技术而研发出的最新产品...

详细介绍

高精度第二代硅谐振压力传感器 RPS/DPS8000系列
  • 8000液压气压多种介质压力测量
  • 8100高精度气压测量
  • 8200/8300恶劣环境恶劣介质压力测量


8000 系列是德鲁克采用世界最前沿的TERPS 技术而研发出的最新产品。TERPS 是沟槽刻蚀硅谐振压力传感器技术,和现有的压力测量技术相比,它可提供更高等级的精度和稳定性。此外,TERPS 技术还将压力量程扩展到更高的范围,并通过引入真正的介质隔离结构极大程度地提高了传感器对恶劣环境的适用性。
跟UNIT5000系列的PTX5072相比,DPS8000系列除了拥有TERPS 技术的卓越性能和先进制造工艺外,8000 系列产品还可为用户提供各种规格的压力接口和电气连接,用户可根据其具体应用需求进行选择。
完美结合了TERPS 先进技术以及高质量、高可靠性和高选型灵活性的8000系列传感器可为高精度、高稳定性的压力测量提供独一无二的解决方案。


特点
• 高精度,全补偿温度范围内±0.01%FS
• 高稳定性,±100ppm FS/ 年
• 最宽温度范围,-40°C 至125°C
• 介质隔离结构可选,尤其适用于苛刻环境
• 多种输出信号可选,RS232、RS485、USB2.0、CAN总线或频率(TTL)输出
• 多种压力接口和电气连接可选

测量指标
压力量程

@8000系列
   基准量程
0 至 0.2MPa 绝压
0 至 0.7MPa 绝压
0 至 1.4MPa 绝压
0 至 2.0MPa 绝压
0 至 3.5MPa 绝压
0 至 7.0MPa 绝压
客户可在0~100kPa至0~7MPa绝压之间任意选择校验量程,最小校准压力3.5kPa。

@8100系列
   基准量程
0 至 200kPa 绝压
0 至 350kPa 绝压
客户可选校验量程为:
3.5kPa~350kPa 绝压(最小跨度100kPa)
3.5kPa~200kPa 绝压(最小跨度50kPa)
3.5kPa~130kPa 大气压(最小跨度35kPa)
其他大气压量程可根据需求咨询销售代表。更高的压力量程可在RPS/DPS 8000系列中提供。

@8200/8300系列
    基准量程
0 至 0.2MPa 绝压
0 至 0.7MPa 绝压
0 至 1.4MPa 绝压
0 至 2.0MPa 绝压
0 至 3.5MPa 绝压
0 至 7.0MPa 绝压
客户可在0~100kPa至0~7MPa绝压之间任意选择校验量程,最小校准压力3.5kPa。

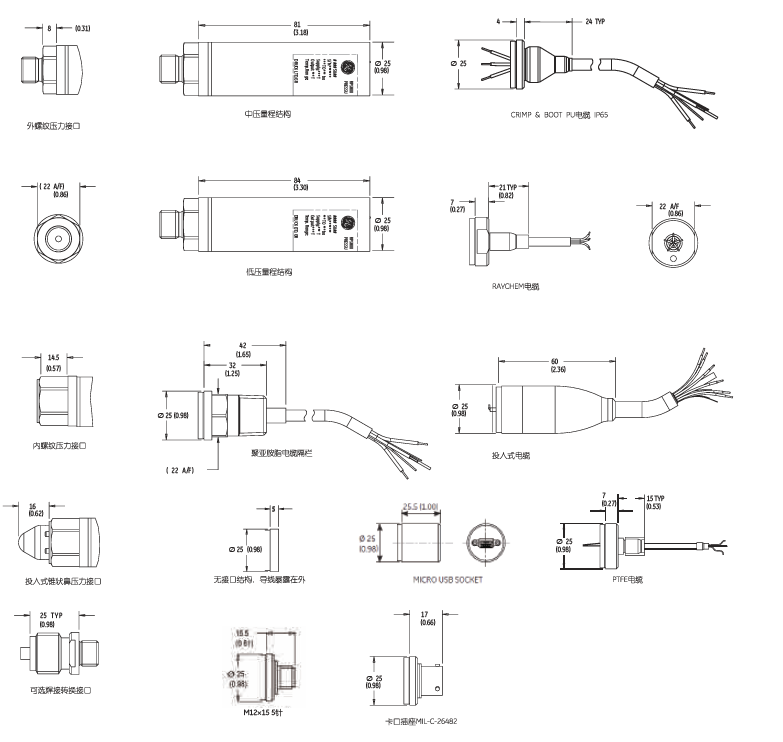

机械图纸:

图纸

说明:
1. 所有标注尺寸为示意尺寸,可根据实际情况发生变化
2. 所有尺寸的单位均为毫米(括号内为英寸)
3. 若需其他形式压力接口或电气连接,请联系GE
4. 低压量程指≤700kPa (100psi)
5. 中压量程指>700kPa (100psi)且≤7MPa (1000psi)

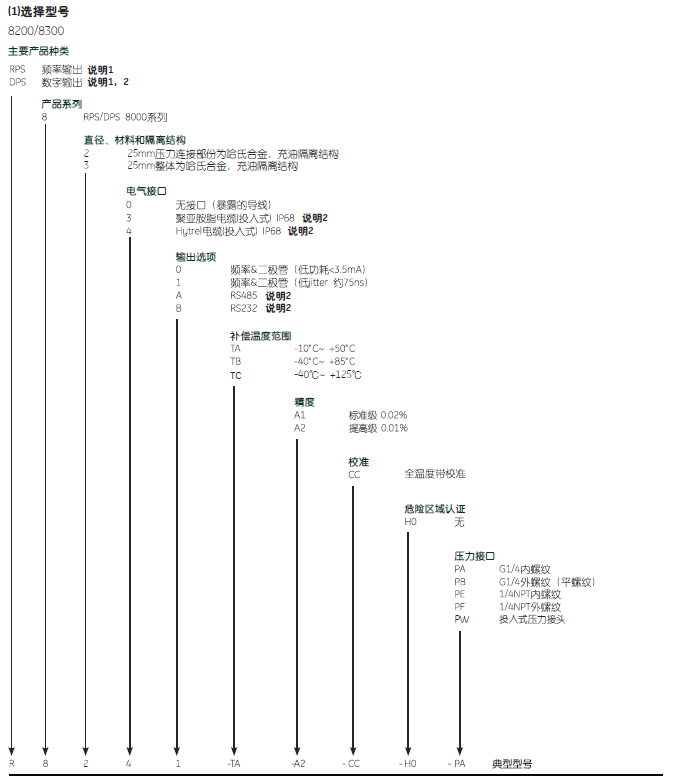

订购信息:


订购信息
                                                                                                   说明1: RPS输出只能选择0和1,DPS输出只能选择A和B
                                                                                                   说明2:温度补偿范围-40℃~+125℃不适用于这些选项

                                                                                                     2) 选择压力范围和单位,例如200kPa
                                                                                                     3) 选择电缆长度,例如1m 电缆
                                                                                                   典型订单示例:RPS 8301 –TC-A2-CC-H0-PA 700kPa, 5 米电缆。
